Lamincija za profesionalce

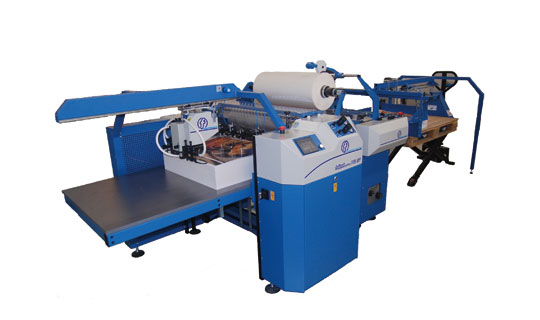

Foliant Pollux 760 SF je kompaktan visokobrzinski stroj za industrijsku laminaciju, robusne konstrukcije s vakuumskim stepenastim ulagaćim aparatom i visokobrzinskim separatorom araka, lako pristupačnim dijelom za održavanje i dodatnim mogućnostima ulaganja s palete, slaganja na paletu i montiranja dizalice za rolu filma.

Uz maksimalnu brzinu laminacije od 50 m/min, na Polluxu 760 SF se može laminirati do 3000 uspravno orijentiranih, odnosno 6000 položanih B1 araka bijelog 200-gramskog papira.

Ulagaći aparat

Laminator Foliant Pollux 760 SF je opremljen stepenastim ulagaćim aparatom s vakuumskom glavom i pomičnim ulagaćim stolom koje pokreće servo motor Omron. Ulagaćim aparatom upravlja procesor, dok se za dotok zraka koristi pumpa Becker. Preklapanje araka kontrolira se elektronički tijekom rada stroja putem ekrana osjetljivog na dodir uz toleranciju od +/- 1 mm (pri konstantnoj brzini rada). Sa strojem se isporučuje standardni ulagaći aparat s pomičnim stolom kapaciteta 55 centimetara visokog kupa papira.

Moguće je posebno instalirati i dodatnu zaštitnu ploču za ulaganje izravno s palete, pri čemu se čitava paleta otisaka može uložiti izravno u laminator te je u tom slučaju maksimalna visina kupa papira 65 centimetara.

Laminator

Na stroju Foliant Pollux 760 SF mogu se laminirati arci dimenzija od 32 x 25 centimetara (minimum) do 76 x 110 centimetara (maksimum). Sam stroj je jednostrani termalni industrijski laminator s jedinstvenom poprečnom “U” motkom za plošno i zaštitno laminiranje papira gramature od 115 do 500 g/m² i motkom za sprečavanje gužvanja filma montiranom ispred glavnih laminacijskih valjaka.

Rola s filmom montirana je na osovinu za laku izmjenu i kontrolu napetosti s vijkom za precizno pozicioniranje filma (pomaka +/- 10 mm). Kapacitet osovine je do 3000 metara filma debljine od 24 do 31 mikrona. Jedinica za film opremljena je nožem za obrezivanje i perforacijskim kotačićem.

Laminacijski proces se odvija između dva valjka – uglačanog kromiranog valjka i donjeg gumiranog valjka koji nanosi pritisak. Laminacijski valjak se zagrijava pomoću šest električnih grijača koji se nalaze unutar valjka, dok se temperatura regulira pomoću senzora. Pritisak se regulira pneumatski zasebnim kontrolnim potenciometrom za svaku stranu valjka.

Pritisak vučnih valjaka regulira se pomoću pneumatskog kontrolnog potenciometra. Između laminacijskih i vučnih valjaka nalazi se dio za prolaz koji olakšava pristup valjcima, čišćenje i održavanje stroja.

Stroj je opremljen programabilnim logičkim kontrolerima (PLC) OMRON koji upravljaju svim njegovim funkcijama. Navedeni sustav PLC-a uključuje i brojne automatizacijske funkcije koje olakšavaju rad na stroju i povećavaju pouzdanost rezultata. Cijelim se strojem upravlja pomoću jedinstvenih ikona (nije potrebno prilagođavanje softvera pojedinim govornim područjima) na ekranu osjetljivom na dodir.
Najveća brzina laminacije iznosi do 50 metara u minuti.

Separator araka

Separator araka se sastoji od dva brzo rotirana valjka koje kontrolira PLC jedinica. Odvojeni arci se transportnim remenom prenose do izlagaćeg stola, naprave za izjednačavanje araka (opcionalno) ili palete (opcionalno).

Izlaganje na paletu

Uz stroj je moguće dodatno naručiti i posebni jedinicu za izlaganje laminiranih araka izravno na paletu. Jedinica se temelji na ručnom hidrauličnom podizaču i senzorima za pneumatsku kontrolu. Kapacitet jedinice je kup araka visine do 65 centimetara. Paleta se može uložiti ili sa stražnje ili s operaterove strane stroja čime se smanjuju potrebe za prostorom.

Dizalica za rolu filma

Dodatna opcija koju je moguće zasebno naručiti je i električna dizalica, s adapterom za različite osovine i sigurnosnim prekidačem, maksimalne nosivosti 125 kilograma.

Izvor: Alois Carmine KG
